Panneaux de Police Dynamiques

Accueil (Portail TTS) >Systèmes de Transport Intelligents > Signalisation et Systèmes Dynamiques > Panneaux de Police Dynamiques

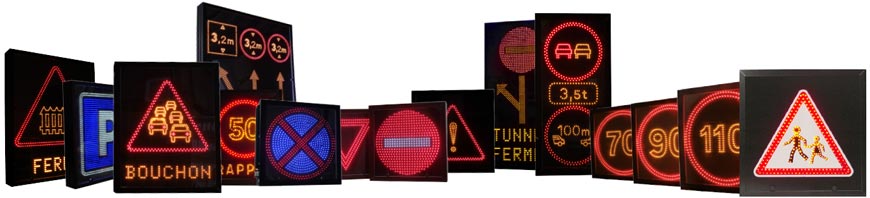

La circulation diffère selon les sites et les conditions spécifiques qui s’y rattachent. L’utilisation des panneaux de police à décors discontinus est recommandée dans les cas où la signalisation ne doit diffuser qu’un nombre limité de symboles.

Ils permettent d’accentuer la vigilance des automobilistes confrontés à un changement très voyant dans leur trajet courant.

Le panneau de police dynamique est composé d’un caisson en profil aluminium de 190 mm d’épaisseur, dont l’ouverture assistée par vérin à gaz, se fait par la face avant. Cette dernière est réalisée dans un polycarbonate traité anti UV.
La fermeture du panneau est assurée par des loquets à compression étanches.
La finition du caisson est réalisée en utilisant une peinture époxy de couleur noire en standard (autre couleur sur demande).
Le panneau est fixé par l’arrière grâce à des rails horizontaux.

Le panneau de police dynamique est composé de LEDs qui décrivent entièrement le listel et le symbole sans intégrer de sérigraphie.
Le listel est renforcé par deux rangées de LEDs rouges et le symbole par des LEDs jaunes ou blanches.
La durée de vie d’une LED est supérieure à 100 000 heures. Les LEDs sont montées en plusieurs réseaux parallèles / séries de 5 LEDs. Cette technique permet de garantir une lisibilité permanente de l’élément lumineux, en effet une LED défaillante n’entraîne que l’extinction d’un réseau .

Le panneau intègre un système de permutation crépusculaire permettant debasculer automatiquement d’une luminosité de jour à une luminosité de nuit.
Il peut s’alimenter directement en 230 V AC ou 12 V DC. Pour l’alimentation en 12 V DC, il vous est également possible d’utiliser une alimentation solaire ou une alimentation sur éclairage public (SEP).

Électronique fiabilisé et conçu pour les cas les plus extrême :

Les LEDs sont montées en plusieurs réseaux parallèles / séries. Cette technique permet de garantir une lisibilité permanente de l’élément lumineux, en effet une led défaillante n’entraîne que l’extinction d’un réseau.

Les symboles dont vous avez besoin pour chaque configuration :

Nous sommes suceptible de réaliser l’ensemble des symboles de la norme relatif au symbole normalisé par la sécurité routière. En outre nous réalisons des pictogrammes sur mesure pour les site privés.

Des lignes complémentaire pour ancrer le message :

Les Panneau de polices dynamiques sont souvent ajouté au pictogramme (pannonceau intégré au caisson).

Couplé à des outils de détection pour créer des scénarios d’activation automatique :

Système de détection automatique de bouchons
Detection de gabarit
d’innondation
Limite de tonnage
etc.

Des solutions d’alimentatons alternatives, pour sécuriser même les lieux isolés :

Solaire
Sur éclairage public
Sur batteries (pour les versions temporaires)

Exemple de plan technique PPDY • Grande gamme (1050 x 1050 x 190 mm) Plan technique exemple de Panneau de Police Dynamique

Les tailles de panneaux

Pour une signalisation efficace, TTS dispose d’une famille de panneaux de police d’une grande qualité technique et d’une robustesse encore jamais égalée.
Les panneaux se déclinent dans toutes les catégories de signaux, dont les principales sont les suivantes :
- Signaux de Danger et d’Intersection (type A).
- Signaux de Prescription (type B).
- Signaux d’Indication (type C).
Ils sont disponibles dans les tailles standardisées (Gammes) : Miniature / Petite / Normale / Grande / Très Grande / ou Spécifique.

Certifiés CE conforme à la norme NF EN 12966-1, notre gamme de panneaux de police dynamiques est composée de leds qui décrivent entièrement le listel et le symbole sans intégrer de sérigraphie.

En effet, uniquement composé de leds sur fond noir, rien n'apparaît sur le panneau lorsqu'il est éteint.

L'utilisation de ce type de panneaux est particulièrement recommandée pour accentuer la vigilance des automobilistes confrontés à un changement très voyant dans leur trajet courant.

Cette section de notre site présente les Panneaux de Police Dynamique fabriqués avec notre mécanique ENDURO conçue pour les environnements spécifiques.

L’affichage à décors discontinus

Nos panneaux de police dynamiques sont composés de LEDs qui représentent entièrement le listel et le symbole sans intégrer de sérigraphie.
Uniquement composé de LEDs sur fond noir, rien n’apparaît sur le panneau lorsqu’il est éteint.
Ils sont donc allumés lorsque les conditions le requièrent.

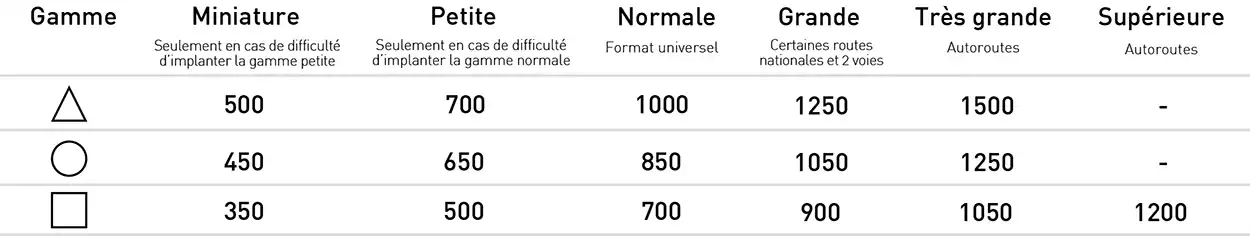

CORRESPONDANCE GAMMES / DIMENSIONS CAISSONS

**SIGNALISATION DYNAMIQUE & RENFORCÉE - TYPE A**
Gamme	Dimensions (mm) - Taille Caisson
Triangle 500 – Gamme Miniature	650 x 650
Triangle 700 – Gamme Petite	850 x 850
Triangle 1000 – Gamme Normale	1050 x 1050
Triangle 1250 – Gamme Grande	1300 x 1300
Triangle 1500 – Gamme Très Grande	1600 x 1600

LIGNES COMPLEMENTAIRES DISPONIBLES SUR DEMANDES.

**SIGNALISATION DYNAMIQUE & RENFORCÉE - TYPE B**
Gamme	Dimension (mm) - Taille Caisson
Rond Ø450 – Gamme Miniature	650 x 650
Rond Ø650 – Gamme Petite	850 x 850
Rond Ø850 – Gamme Normale	1050 x 1050
Rond Ø1050 – Gamme Grande	1300 x 1300
Rond Ø1250 – Gamme Très Grande	1600 x 1600

LIGNES COMPLEMENTAIRES DISPONIBLES SUR DEMANDES.

**SIGNALISATION DYNAMIQUE & RENFORCÉE - TYPE C**
Gamme	Dimensions (mm) - Taille Caisson
Carré 350 – Gamme Miniature	450 x 450
Carré 500 – Gamme Petite	600 x 600
Carré 700 – Gamme Normale	800 x 800
Carré 900 – Gamme Grande	1000 x 1000
Carré 1050 – Gamme Très Grande	1100 x 1100

**SIGNALISATION DYNAMIQUE & RENFORCÉE - TYPE J4**
Gamme	Dimensions (mm) - Taille Caisson
J4 400*400 - 1 Chevron	500 x 500
J4 800*400 - 2 Chevrons	900 x 500
J4 1200*400 - 3 Chevrons	1300 x 500

AUTRES GAMMES DISPONIBLES SUR DEMANDES.

**SIGNALISATION DYNAMIQUE & RENFORCÉE - TYPE J5**
Gamme	Dimensions (mm) - Taille Caisson
J5 500	600 x 600
J5 700	800 x 800
J5 900	1000 x 1000
