Fixations

KIT COMPLET DE FIXATION SUR MÂTS

Avantages de nos kits de fixation sur mâts :

Compatibilité optimale : Cles kits sont conçus spécifiquement pour nos produits. Ils assurent un raccordement parfait et une résistance mécanique fiable, même dans les conditions les plus exigeantes.
Prêts à l’emploi : Fournis en kits complets, ils contiennent tous les éléments nécessaires pour une installation simple, rapide et sécurisée.
Esthétique harmonieuse : Leurs designs soignés s’intègrent parfaitement à l’ensemble de nos équipements de signalisation, pour des installations élégantes et cohérentes.

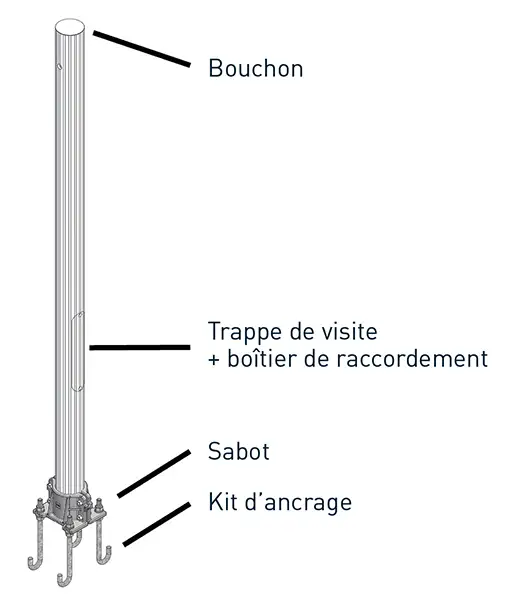

Représentation d’un kit de fixation sur mât type REF 56110

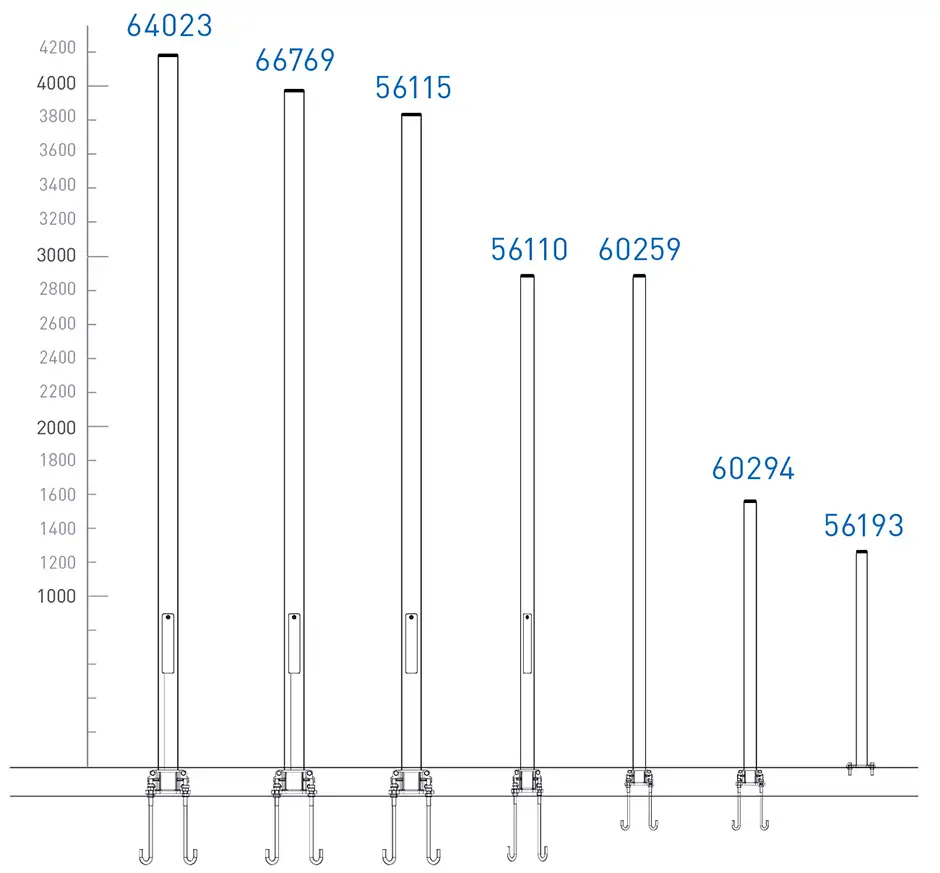

Dimensions L X H X P (mm)	Références
Mât aluminium Ø 60 x 5 mm • H 1200 mm • RAL standard 9006 ou couleur au choix Inclus : embase de fixation sol, bouchon	56193
Mât aluminium Ø 76 x 5 mm • H 1570 mm • RAL standard 9006 ou couleur au choix Inclus : sabot, bouchon, kit d’ancrage (REF 53187)	60294
Mât aluminium Ø 76 x 5 mm • H 2900 mm • RAL standard 9006 ou couleur au choix • Pour caisson dynamique standard page 39 • Inclus : 2 colliers, sabot, bouchon, et kit d’ancrage (REF 53187)	60259
Mât aluminium Ø 90 x 5 mm • H 2900 mm • RAL standard 9006 ou couleur au choix • Pour caisson dynamique standard page 39 • Inclus : 2 colliers, sabot, trappe de visite, bouchon, kit d’ancrage (REF 53188), fusible 6 A, gaine de raccordement	56110
Mât aluminium Ø 114 x 5 mm • H 3850 mm • RAL standard 9006 ou couleur au choix • Pour drapeau 850 x 1150 mm • Inclus : sabot, trappe de visite, bouchon, kit d’ancrage (REF 53188), fusible 6 A	56115
Mât aluminium Ø 114 x 5 mm • H 4000 mm • RAL standard 9006 ou couleur au choix • Pour drapeau 1000 x 1300 mm • Inclus : sabot, trappe de visite, bouchon, kit d’ancrage (REF 53188), fusible 6 A	66769
Mât aluminium Ø 140 - 114 • H 4200 mm • RAL standard 9006 ou couleur au choix • Pour drapeau 1100 x 1500 mm • Inclus : sabot, trappe de visite, bouchon, kit d’ancrage (REF 53188), fusible 6 A	64023

Élément	Références
Kit d’ancrage Ø 60 / 76 mm • Inclus : gabarit 110 x 110 mm percé, 4 tiges M14, capuchons, notice	53187
Kit d’ancrage Ø 90, 114, 140 mm • Inclus : gabarit 200 x 200 mm percé, 4 tiges M22, capuchons, notice	53188
Kit d’ancrage Ø 168 mm • Inclus : gabarit 300 x 300 mm percé, 4 tiges M27, capuchons, notice	53189

Élément	Références
Sabot mât Ø 70 mm (sans kit d’ancrage)	5687
Sabot mât Ø 90 mm (sans kit d’ancrage)	2495
Sabot mât Ø 114 mm (sans kit d’ancrage)	2496
Sabot mât Ø 140 mm (sans kit d’ancrage)	2497

Élément	Références
Mât aluminium à combettes Ø 76 x 5 mm H sur mesure (max : 4500 mm) • RAL standard 9006 ou couleur au choix	66844
Mât aluminium à combettes Ø 90 x 5 mm H sur mesure (max : 4000 mm) • Trappe de visite incluse • RAL standard 9006 ou couleur au choix	49830
Mât aluminium à combettes Ø 114 x 5 mm H sur mesure (max : 4500 mm) • Trappe de visite et bouchon inclus • RAL standard 9006 ou couleur au choix	49251
Mât aluminium à combettes Ø 140 x 12 mm H sur mesure (max : 4500 mm) • Trappe de visite et bouchon inclus • RAL standard 9006 ou couleur au choix	47370

Élément	Références
Collier aluminium simple face Ø 60 mm • Peint RAL au choix • Avec visserie	37824
Collier aluminium simple face Ø 76 mm • Peint RAL au choix • Avec visserie	39401
Collier aluminium simple face Ø 90 mm • Peint RAL au choix • Avec visserie	28199
Collier aluminium simple face Ø 114 mm • Peint RAL au choix • Avec visserie	20353
Collier aluminium simple face Ø 140 mm • Peint RAL au choix • Avec visserie	19160
Collier aluminium 40 x 40 mm • Peint RAL au choix	1134
Collier aluminium double face 80 x 80 mm • Peint RAL au choix	64753
Collier acier Omega 100 x 100 x 40 mm (pour tube 100x100) • Peint RAL au choix	60620

Élément	Références
Kit de fixation suspendu câble acier tressé (type Gripple) 1m • 0-10 Kg • Embout boucle	44951
Kit de fixation suspendu câble acier tressé (type Gripple) 1 m • 10-45 Kg • Barre gabarit • Embout boucle	47153
Kit de fixation suspendu câble acier tressé (type Gripple) 2 m • 10-45 Kg • Barre gabarit • Embout boucle	50108
Kit de fixation suspendu par tige filetée M6 • 2 m	57702

Élément	Références
Kit de fixation chimique WIT-VM avec 4 tiges M8 x 150 mm • Couvre écrou inclus	67094
Kit de fixation chimique WIT-VM avec 4 tiges M12 x 110 mm • Couvre écrou inclus	67095
Kit de fixation chimique WIT-VM avec 4 tiges M16 x 125 mm • Couvre écrou inclus	67096
Kit de fixation chimique WIT-VM avec 4 tiges M20 x 260 mm • Couvre écrou inclus	67097
Kit de fixation chimique WIT-VM avec 4 tiges M24 x 300 mm • Couvre écrou inclus	67098

Élément	Références
Boîtier de raccordement pour mât Ø 90 / 114 / 140 • Porte fusible 6 A	43048
Boîtier de raccordement pour mât Ø 114 / 140 • Différentiel 30 mA • Fusible 2A • Pack déco	11634

Élément	Références
Bouchon plastique noir Ø 60 mm mât à combettes	8960
Bouchon plastique noir Ø 76 mm mât à combettes	5853
Bouchon plastique noir Ø 90 mm mât à combettes	10027
Bouchon plastique noir Ø 114 mm mât à combettes	5852

Élément	Références
Mastic Polyuréthane noir 310 ml	140
